طراحی ، تامین کالا و راه اندازی سیستم مانیتورینگ (سیستم اسکادا) برای فیدرهای 6 کیلو ولت شبکه برق شرکت پالایشگاه گاز شهید هاشمی نژاد

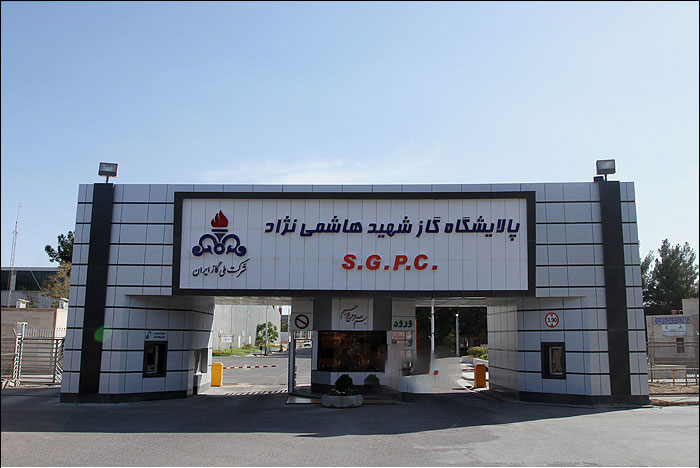

پالایشگاه-گاز-شهید-هاشمی-نژاد

در این پروژه

  • تهیه کالا ، نصب ، راه اندازی سیستم مانیتورینگ شبکه برق پالایشگاه خانگیران
  • کلیه تجهیزات شامل تابلوهای RTU و HVI ، تامین سوئیچ ، PC ، کابل شبکه و فیبر ، پاورمیتر  و ….
  • تست ، راه اندازی و تحویل سیستم مهندسی نرم افزار

نیز به طور کامل بر عهده شرکت پیمان خطوط شرق بوده است .

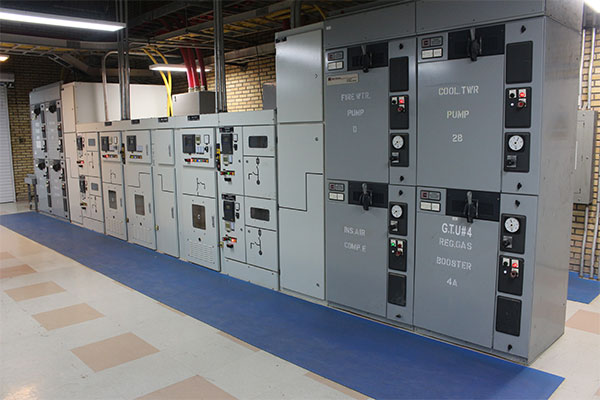

پروژه-خانگیران

شرح عملیات اجرایی :

طراحی و اجرا سیستم اتوماسیون مانیتورینگ شبکه برق شش کیلو ولت از طریق سیستم اسکادا که شامل خرید، جانمایی و نصب تجهیزات ، کابل کشی ، طراحی نرم افزار و باکس های ارتباطی می باشد .

1- طراحی و اجرای سیستم مانیتورینگ شبکه برق شش کیلوولت سوئیچ گیر مرکزی :

طراحی سیستم ، براساس سیستم جامع جمع آوری دیتای وضعیت ، Alarm  و Event  های هر پست ، به همراه مقادیر اندازه گیری و همچنین قابلیت (انجام زیر ساخت) ارسال فرمان برای هر پست در نظر گرفته شد.

مرحله اول شامل چندین فاز بود ، تمامی پست ها بدون قابلیت فرمان اجرا شدند همچنین در این مرحله ، طراحی و اصلاح مدارات احتمالی مورد نیاز انجام گرفت و مقادیر جریان و ولتاژ ، از PT  ، CT  های هر فیدر ، به ترانسدیسور و یا پاور میتری که در هر فیدر نصب شدند منتقل شد و خروجی دیتا نیز بر روی باس RS485  و با تروکل مودباس به سابرک RTU منتقل شدند تمامی پارامترهای الکتریکی از جمله ، جریان و ولتاز هر سه فاز ، مقادیر توان اکتیو و راکتیو هر سه فاز به سیستم HMI  و RTU منتقل شدند.

در این مرحله از کار سیستم اسکادایی بر پایه  RTU HMI اجرا شد و تمامی امکانات موجود در این سیستم اسکادا پیاده سازی شدند.ایستگاه های کاری در مرحله نخست در دو محل ، یکی در سوئیچگیر اصلی و یکی هم در اتاق بحران اجرا گردید.

تامین کامل متریال مورد نیاز جهت اجرای خط مورد نظر ، مطابق مشخصات فنی زیر اعمال شد :

  • تامین و نصب تجهیزات و آماده سازی هر یک از تابلوهای HVI ، RTU مربوط به پست سوئیچگیر اصلی و اجرای تست های FAT تابلوها در محل شرکت
  • نصب ، راه اندازی و تست کانورترهای تغذیه سیستم اسکادای پست ها
  • تامین ، نصب و کانفیگ ترانسدیوسر برای مقادیر آنالوگ فیدرها و برقراری باس دیتای مورد نیاز
  • تهیه ، نصب و تست تابلوهای HVI  ، RTU در پست
  • برداشت سینگال های مورد نیاز سیستم اسکادا از رله های حفاظتی
  • برقراری ارتباط با فیلد و مرکز اسکادا و انجام تست های SAT
  • اجرای نرم افزار اسکادا با استفاده از RTU HMI برای مقادیر اندازه گیری ، وضعیت ، آلارم و Event
2- اجرای سیستم مانیتورینگ شبکه برق شش کیلوولت سوئیچگیر شش کیلوولت ذخیره سازی و CMF :
  • بررسی نقشه های مربوط به فیدرهای سوئیچگیر پست ذخیره سازی و تهیه لیست کمبودهای احتمالی برای سیگنال های مورد نیاز و تهیه نقشه های اولیه و نهایی جهت اجرای کار
  • برداشت سیگنال های مورد نیاز سیستم موجود در پست برق ذخیره سازی و CMF از رله های حفاظتی و ارتباط آن با سیستم اسکادای موضوع پیمان
  • برقراری ارتباط با فیلد و مرکز اسکادا
