خرید تجهیزات و عملیات اجرایی مورد نیاز برای راه اندازی سیستم اسکادای پست های 20/132/230. سیستم اسکادای سایت مجتمع آلومینیوم المهدی (عج) واقع در بندر عباس – کیلومتر 17 اسکله شهید رجایی .

پروژه-شرکت-آلومینیوم-المهدی-(عج)

در بخش کالای این پروژه کلیه کالاهای مورد نیاز شامل ماژول های پردازشگر – کارت های دیجیتال – ورودی و خروجی کارت های آنالوگ – فیبر و … که ساخت شرکت  PKS بوده است استفاد گردیده و نیز سایر کالاهای مورد نیاز از قبیل :سرور- سوییچ ها – کابل فیبر – شبکه – کابل برق – GPS پرینتر و … توسط این شرکت تامین گردیده است.

در بخش عملیات اجرایی نیز آیتم های مورد نیاز برای راه اندازی سیستم اسکادای مجتمع الومنیوم المهدی شامل 8 پست 20 کیلو ولت ، پست های اصلی 132و230 و نیز 13 پست 400 ولت جهت جمع آوری دیتای  مورد نیاز سیستم اسکادا انجام گردیده است.

کلیه سیگنال های این پست ها در MTU مرکزی جمع آوری گردیده و عملیات مهندسی جهت ارسال این سیگنال ها به دیسپاچینگ هرمزگان و دیسپاچینگ ملی  (SCC) بر عهده این شرکت بوده است .

نصب و راه اندازی سیستم اسکادای شرکت آلومینیوم المهدی شامل چندین فاز است که عبارتنداز :

1- پست 20/132/230 ( پست اصلی )

فاز یک :
  • نصب تابلوها و کارت های مورد نیاز سیستم اسکادا
  • عملیات تست و راه اندازی کابل کشی ها
  • تست ، راه اندازی و تعویض ترانسدیوسرها
  • ارتقای RTU200 های ABB به RTU560
  • بررسی اسناد و نقشه ها جهت موجود بودن سینگال های کنترل و فرمان در تابلوهای حفاظت و کنترل
  • ایجاد تغییرات در نقشه های موجود و ارائه نقشه های As Built با قابلیت ویرایش برای سیستم جدید
فاز دو :
  • تهیه تابلوهای مارشالینگ مورد نیاز
  • تابلوهای سیستم اسکادای 230 و 132 کیلوولت فاز یک به طور مستقل و مجزا
  • نصب کلیه تجهیزات مورد نیاز فاز دو در تابلوهای مستقل و جدا از فاز یک
فاز سه : پست 20/20/230 کیلوولت
  • به صورت T-off از خطوط 230 کیلوولت اصلی تامین برق کارخانه تغذیه می شود که دارای یک ترانس یک بریکر ، سه ترانس ولتاژ ، سه سکسیونر و 28 سلول 20 کیلوولت می باشد که سیستم اسکادای مربوط به پست فوق الذکر نیز نصب و راه اندازی گردید.
فاز چهار :
  • نصب و راه اندازی SDH فیبر نوری و سیستم پشتیبان جهت ارسال سیگنالهای پست به دیسپاچینگ
  • نصب و راه اندازی یک سیستم به عنوان پشتیبان SDH تا در صورت معیوب شدن SDH از طریق فیبر نوری تبادل اطلاعات و voice با دیسپاچینگ
  • اعمال استانداردهای اعلام شده از سوی برق منطقه ای جهت ارسال اطلاعات به دیسپاچینگ به دلیل متفاوت بودن استاندارد دریافت اطلاعات در دیسپاچینگ هرمزگان با دیسپاچینگ کرمان و دیسپاچینگ ملی و تست نقطه به نقطه مرکز المهدی با RDC هرمزگان و AOC کرمان و SCC تهران

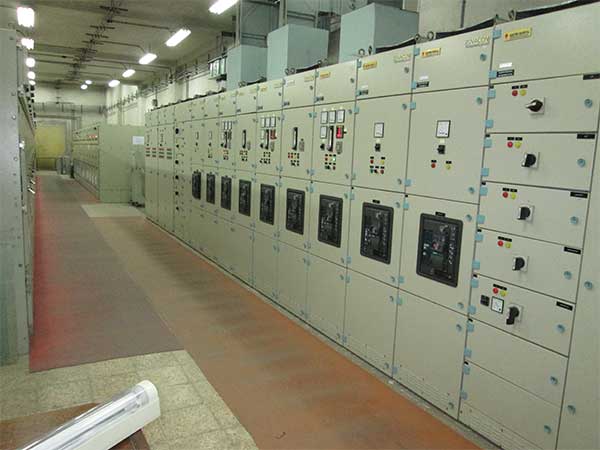

پروژه شرکت آلومینیوم المهدی (عج)

2- سیستم توزیع 20 کیلوولت سایت

شامل پست های 8008 ( کلیدخانه اصلی ) ، 8009 ، 8012 ، 6024 ، 6025 ، 5002 ، 7004 ، 4003 ، new compressor  ، و کلیدخانه 20 ولت پست 20/132/230 کیلوولت و پست های 400 ولت  زیرمجموعه این پست ها بعلاوه 400 ولت پست های فوق در سطح فیدرهای ورودی و فیدرباس می باشد.

در پست های توزیع ذکر شده در بالا در هر یک از فیدرها:

  • کابل کشی تعداد 15 سیگنال آلارم و وصل به کارت های ورودی
  • تولید سینگال ، کابل کشی و اتصال به کارت های کنترل در اسکوپ
  • انتقال اطلاعات مورد نیاز از طریق RTU560 پست توزیع به پست 8008 به وسیله نصب ترانسدیوسر یا پاورمیتر
  • انتقال اطلاعات فیدرهای 400 ولت به پست های توزیع توسط فیبر نوری
